（一）概述

　　梯级式电缆桥架适用于35KV及以下的电缆明配线用,可供电力、冶金、石化、纺织、机电等工矿企业和宾馆大厦等室内，外电缆架空敷设或电缆沟，隧道内敷设用。

　　梯级式电缆桥架分为钢质和铝合金两种。钢质以XQJ系列和TWT系列电缆桥架为代表，铝合金以LT系列产品为代表编入手册中。

（二）结构简介

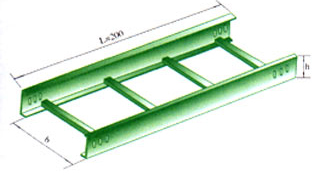

　　梯级式电缆桥架由桥架的主体（包括直通、三通、四通等），支架（包括立柱、主柱底座、托臂等）及附件等组成。结构简单、质量小、透气性好、成本低。梯级式桥架空间布置示意图见图1-1。XQJ系列梯级式电缆桥架载荷曲线见图1-2。
