防火型电缆桥架

（一）概述

　　防火型电缆桥架（又称阻燃桥架）从材质分为玻璃钢和钢质两种类型。QJNT系列电缆桥架在耐火性、电气性和金属结构性都达到或超过先进国家的有关指标，并获得国家专利。它具有数种类型，能适用于多种场合使用。

　　1、 QJNT系列电缆桥架的耐火型钢制槽盒

　　能经受火焰熏烤，由于加装抽风散热装置，则槽内温度可限制在电缆运行安全允许值内。加装防雨罩可用于室外易燃场所。

　　2、 用无机材料和增强玻璃纤维组成耐火结构的产品为封闭式。可防止电缆自身燃烧及外部火源的危害，尤其适合在酸、碱腐蚀严重或露天场合。

　　3、 隧道用阻火网托架

　　适用于隧道、地下公共设施及尘埃较小的场合，具有良好的通风透气特性，电流载流量校正系数达0.95。当电缆过热身身燃烧时，由于火焰作用使原来开起且具有特种防火涂料的通风孔堵塞，并膨胀成厚厚的填充层包覆电缆，使燃烧介质由于缺氧而自熄。

　　4、 电缆过热、着火报警桥架

　　具有电缆过热及电缆槽内部、外部火灾时发出声光报警的特性。当电缆超过70℃电缆温度允许值+2℃时（5min内）发出声光信号。声光报警器安装在监察场所，单机容量为8回路，也可配套于其它耐火型桥架，可具有预报警和耐火性能。

（二）结构简介

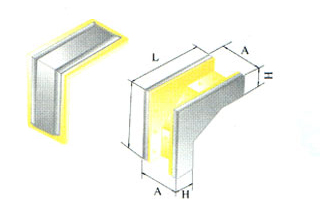

　　耐火钢制桥架由直通式及三通、四通、弯通、调宽及各种转弯等配件组成。

（三）技术数据及外形尺寸

　　1、 ZR系列阻燃电缆桥架

　　ZRB型、ZRC型阻燃电缆桥架支撑距离在不同跨距下最大允许均布载荷曲线见图6-1～图6-2。
